波纹管闸阀采用先进高性能金属波纹管+填料双重密封技术制造,杜绝了普通闸阀单一的密封填料出现老化泄露的缺点,不但提高了使用效能，
波纹管闸阀/WZ41波纹管闸阀说明书 |
| 质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
| | 提供全套工程阀门解决方案，波纹管闸阀售前、售中、售后专业服务。 |
|
|
|
| 产品名称： | 波纹管闸阀 | 产品型号： | WZ41Y，WZ41H | | 驱动方式： | 手轮 | 连接形式： | 法兰,螺纹,焊接 | | 结构形式： | 闸板 | 密封结构： | 管密封 | | 压力范围： | 1.6MPa-16MPa | 公称通径： | DN15-DN350 | | 常用材质： | WCB，不锈钢等 | 铭牌： | 可道品牌 |

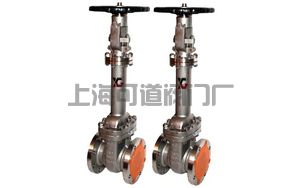

波纹管闸阀/WZ41波纹管闸阀
波纹管闸阀采用先进高性能金属波纹管+填料双重密封技术制造,杜绝了普通闸阀单一的密封填料出现老化泄露的缺点,不但提高了使用效能，大幅度增加使用上的安全性、可靠性,同时也减低了维修费用及次数。其关键部件金属波纹管,下端于阀杆组件采用滚焊技术焊接,上端与连接板滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆部位零泄露。阀盖上的加脂接头可直接对阀杆、螺母和轴套进行润滑。
波纹管闸阀产品广泛应用于：石油化工、化纤纺织、电厂、钢厂、塑料造纸、热油系统、蒸汽系统、冷热水系统等行业和工况。 波纹管闸阀特点：双层波纹管、维修方便、双重密封、位置指示
波纹管闸阀应用场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水
设计制造标准：GB12234、API6D； 结构长度标准：GB1221、ANSI B16.10； 法兰标准：JB79、ANSI B16.5； 检验试验标准：GB12937、API 598 波纹管闸阀技术规范: | 公称压力 | 壳体试验压力 | 密封试验压力 | 适用温度 | 介质 | | 1.6MPa | 2.4MPa | 1.76MPa | GG:-10~300
CS:-29~425
SS:-59~540 | 水
蒸汽
油品 |
|
|
|
|
|
|
波纹管闸阀适用范围、采用标准、材质、特点 | 适用范围 | 适用介质 | 蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等 | | 适用温度 | -29——350 | | 采用标准 | 制造标准：GB12234、API6D 、DIN3356 | 检验试验标准：GB12937、API 598 、DIN3230 | | 结构长度标准：GB1221、ANSI B16.10DIN3202 | 对焊口标准：GB12234 | | 法兰标准：DIN2543-2545 |
| | 材 质 |
| 阀 体 | 阀 盖 | 阀 杆 | 阀 瓣 | 密 封 面 | 填 料 | | WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | | 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | | 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | | 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | | 316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | | 特 点 | 波纹管密封阀杆 | 双层、三层波纹管 | 双重密封 | | 无升降手轮 | 位置指示 | 维修方便 |

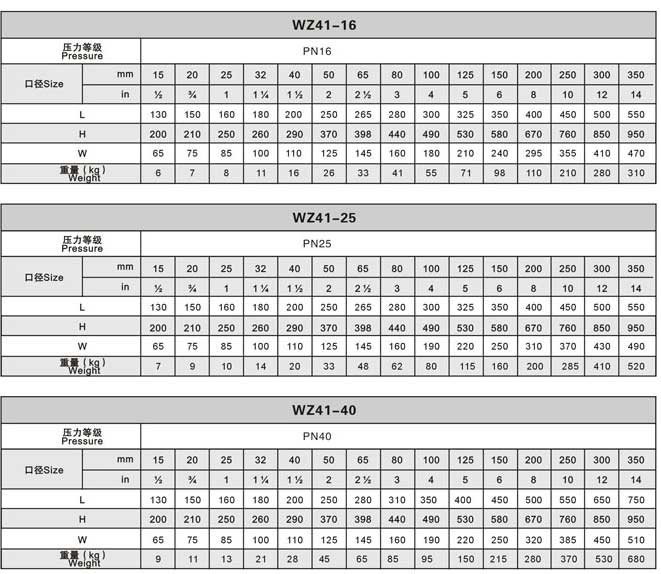

波纹管闸阀尺寸图:
美标波纹管闸阀尺寸图:
|
