高性能蝶阀规格型号图片
| | 高性能蝶阀 | | 710C |
| | 蜗轮传动,电动,气动 | | 对夹式,法兰式 |
| | 双偏心,三偏心 | | 硬密封 |
| | 150LB-2500LB | | 2 |
| | 铸钢,不锈钢等 | | 承质品牌 |
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
高性能蝶阀其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
高性能蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
美标设计制造:API609、MSS SP-67、MSS SP-68
检验和试验：API598
法兰连接：ASME B16.5(NPS≤24)、ASME B16.47 B系列
对焊端：ASME B16.25
结构长度：API609
温压等级：ASME B16.34

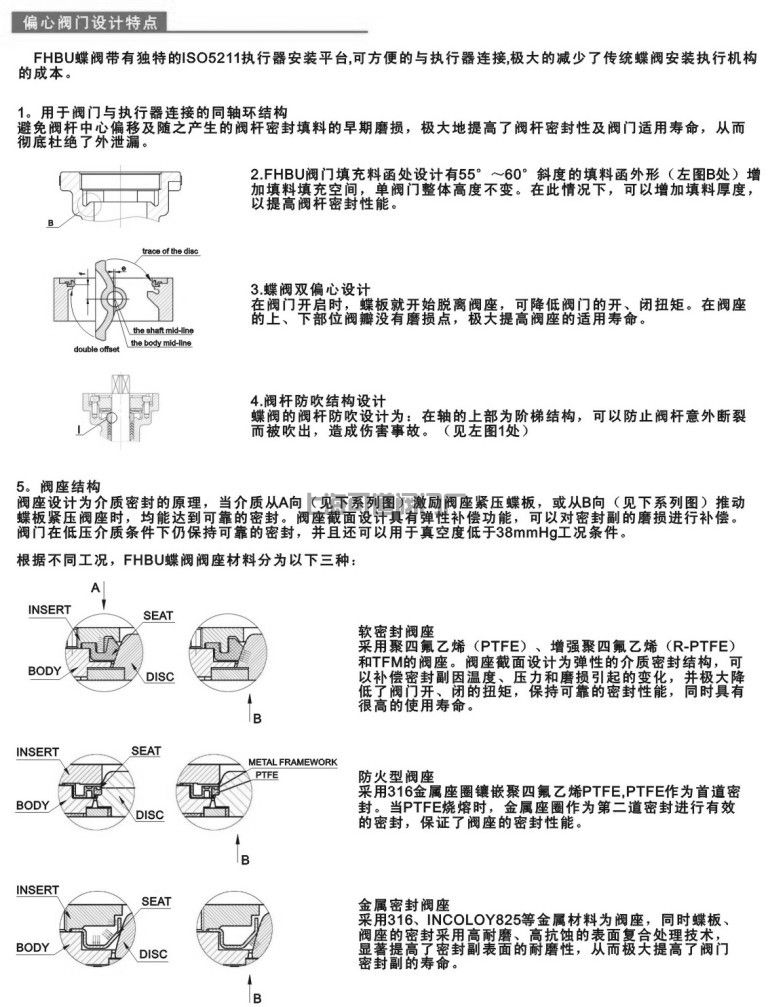

阀座密封
ANSI/FCI 70-2规定了控制阀的泄漏等级和试验程序。其中VI级为最低泄漏等级。高性能对夹式蝶阀能达到MSS-SP61规定的无气 泡密封，要高于VI级。
耐火阀座是考虑在火烧时需要有效关闭时使用的。是以金属座圈镶嵌PTFE, PTFE作为首道密封。当PTFE烧坏时，金属座圈作为第二道密封进行有效的关闭。耐火阀座也适用于关键的或严峻的使用工况。带耐火阀座的两门按API607第4版和BS6755第二部分经过试验并获得认可。

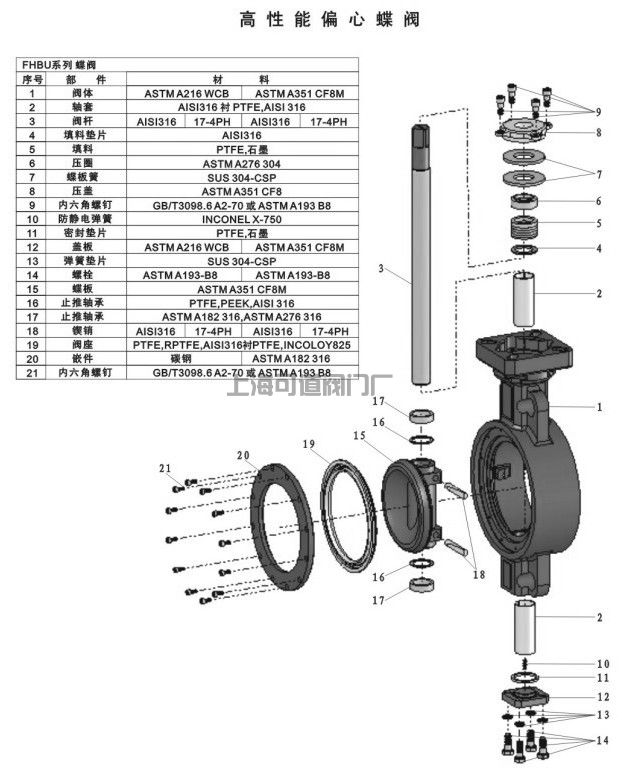

高性能蝶阀,双偏心高性能蝶阀相关尺寸结构图:
| 阀门系列 | 设计形式 | 压力级 | 规格(in) | 适用温度oC | 壳体材料 | 采用标准 |
| 815W系列 | 对夹式 | 150级 | 2-1/2"～30" | -29～+260 (碳钢阀体) -46～+260 (不锈钢阀体) | WCB碳钢 CF8M 蒙乃尔 | API 609 |
| 815L系列 | 凸耳式 | 2-1/2"～60" | ||||
| 830W系列 | 对夹式 | 300级 | 3"～24" | |||
| 830L系列 | 凸耳式 | 3"～36" | ||||
| 860W系列 | 对夹式 | 600级 | 3"～24" | |||
| 860L系列 | 凸耳式 | 3"～24" |
阀门应用行业
高性能蝶阀主要应用于下列行业：
工业设施、机械、天然气等领域
高温水、冷凝水
化工医药、食品生产
造纸业、造船业、发电设备、自动化设备
家庭用水、海水淡化等
