气动对夹式球阀,气动对夹式薄型球阀连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
Q671F 气动对夹式球阀Q671F 气动对夹式球阀
气动对夹式球阀,气动对夹式薄型球阀连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。球芯通道形状有矩形、V形及O形。是引进意大利技术进行国产化设计而发展出的新一代超短型球阀,该产品具有结构紧凑、体积小、重量轻、安装方便等特点,广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

气动对夹式球阀选型图片说明书

 产品名称： 气动对夹式球阀   产品型号： Q671F
  驱动方式： 气动   连接形式： 对夹式
  结构形式： 薄型   密封结构： 软密封
  压力范围： 1.6MPa-6.4MPa   公称通径： DN15-200
  常用材质： WCB,不锈钢等   铭牌： 可道品牌

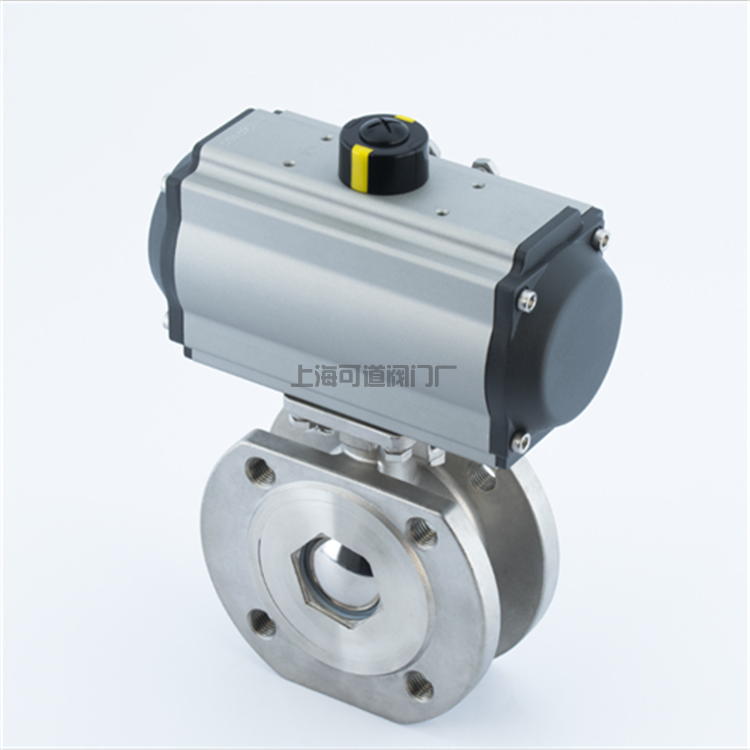

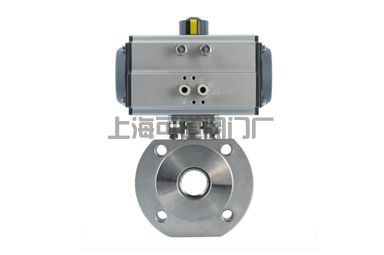

气动对夹式球阀 Q671F 实物图

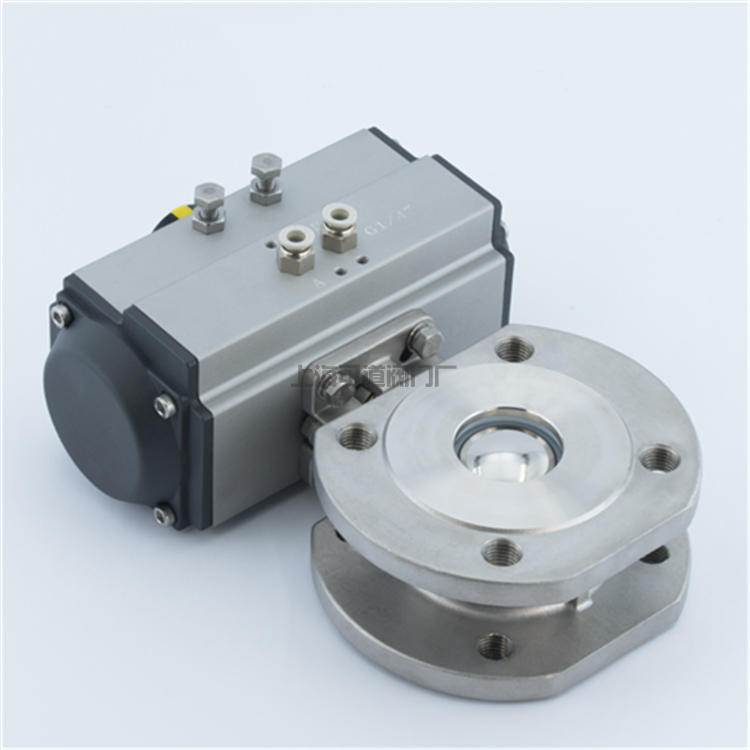

Q671F 气动对夹式球阀1Q671F 气动对夹式球阀2

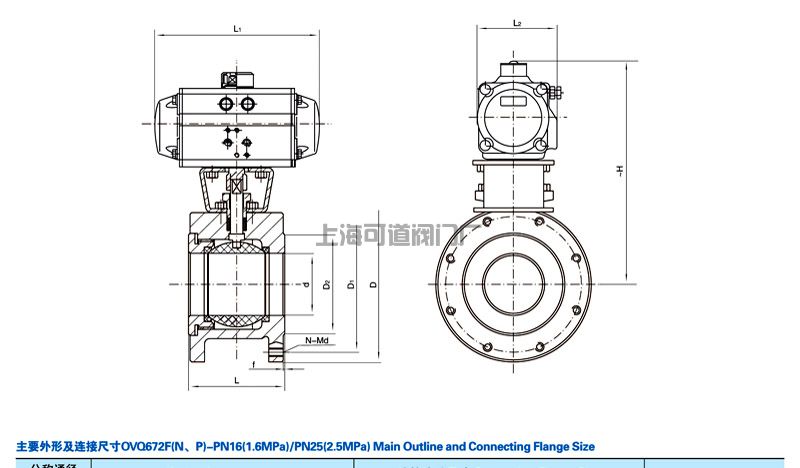

 气动对夹式球阀,气动对夹式球阀结构图

气动对夹式球阀,气动对夹式球阀结构图

 气动对夹式球阀,气动对夹式球阀结构图

序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

球

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

气动对夹式球阀 Q671F 尺寸表

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

d

15

20

25

29

38

62

76

92

110

145

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3
