QB641F气动保温球阀
气动保温球阀/气动保温夹套球阀采用一体化结构执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)该产品具有良好的保温保冷特性
气动保温球阀规格尺寸图片说明书
|
|
气动保温球阀 |
|
QB641F |
|
|
气动 |
|
对夹式,法兰 |
|
|
夹套 |
|
软密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN20-200 |
|
|
铸钢,锻钢,不锈钢等 |
|
可道品牌 |
QB641F气动保温球阀说明书
气动保温球阀/气动保温夹套球阀采用一体化结构执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

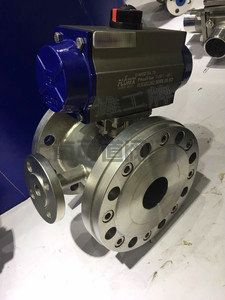

QB641F气动保温球阀实物图
QB641F气动保温球阀结构图与尺寸表
| 规格 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 | |||||||||||||
| d | L | L1 | L2 | L3 | ～H | H1 | D | D1 | D2 | G | f | N-Md | ||||
| DN15 | 15 | 35 | 141/159 | 71/83 | 150 | 177/208 | 15 | 95 | 65 | 46 | 1/2" | 2 | 4-M12 | AT050D/AT063S | ||
| DN20 | 20 | 42 | 141/159 | 71/83 | 160 | 182/213 | 20 | 105 | 75 | 56 | 1/2" | 2 | 4-M12 | AT050D/AT063S | ||
| DN25 | 25 | 48 | 141/211 | 71/95 | 190 | 187/230 | 20 | 115 | 85 | 65 | 1/2" | 2 | 4-M12 | AT050D/AT075S | ||
| DN32 | 29 | 55 | 159/211 | 83/95 | 210 | 223/243 | 25 | 140 | 100 | 76 | 1/2" | 3 | 4-M16 | AT063D/AT075S | ||
| DN40 | 38 | 65 | 211/248 | 95/107 | 230 | 231/261 | 30 | 150 | 110 | 84 | 1/2" | 3 | 4-M16 | AT075D/AT088S | ||
| DN50 | 46 | 75 | 248/269 | 107/123 | 250 | 258/293 | 30 | 165 | 125 | 99 | 1/2" | 3 | 4-M16 | AT088D/AT100S | ||
| DN65 | 62 | 95 | 248/315 | 107/141 | 270 | 273/298 | 45 | 185 | 145 | 118 | 1/2" | 3 | 4-M16 | AT088D/AT115S | ||
| DN80 | 76 | 118 | 269/345 | 123/152 | 300 | 303/325 | 50 | 200 | 160 | 132 | 1/2" | 3 | 8-M16 | AT100D/AT125S | ||
| DN100 | 92 | 140 | 245/409 | 152/172 | 340 | 333/390 | 70 | 220 | 180 | 156 | 1" | 3 | 8-M16 | AT125D/AT145S | ||
| DN125 | 110 | 200 | 409/438 | 172/187 | 360 | 380/468 | 80 | 250 | 210 | 184 | 1" | 3 | 8-M16 | AT145D/AT160S | ||
| DN150 | 145 | 225 | 438/550 | 187/215 | 420 | 432/520 | 95 | 285 | 240 | 211 | 1" | 3 | 8-M20 | AT160D/AT190S | ||
