1.结构
该阀主要由阀体、液压装置、液压站和电气控制箱三部分组成。其外部连接尺寸见附图。
2.特征
(1)该阀采用蓄能器代替重锤式液压蝶阀中的重锤，将重锤的势能转化为流体压力所需的能量。它具有设计合理、体积小、重量轻、结构简单、功能齐全、动作灵活可靠、外形美观、节能节材、维修方便等优点。
(2)阀门具有完善的液压系统和可靠的电气控制系统，可就地或远程操作，操作使用方便。
该阀的液压站和电气控制箱与阀体分离安装；阀体可以水平安装，也可以垂直安装。根据现场情况选择。
3.阀门开关的特性参数
阀门采用金属硬密封结构，通过油缸驱动曲柄和阀轴带动蝶板旋转90，实现阀门的启闭。通过调节油缸上的每个调节塞，可以调节阀门的关闭参数。调整方法按下表1调试。出厂时已设定阀门开启时间、快关时间和慢关时间。订货时合同协议有要求的，按用户要求执行。如果订购用户没有要求，快关时间调整为5秒，慢关时间调整为15秒，快关切换角度调整为90
~ 25和25 ~ 0。阀门开启时间应设定在30 ~ 60秒内。快、慢关闭时间和角度调节见图(1)，开、关时间调节液压站上的节流阀20。
| ≤1200 | ≥1400 | ||
| 20-60 | 30-120 | ||
| 关闭时间（s） | 快关 | 2-30 | 2.5-3.0 |
| 慢关 | 2-60 | 5-60 | |
| 关闭角度 | 快关 | 65°±10° | |
| 慢关 | 25°±10° | ||

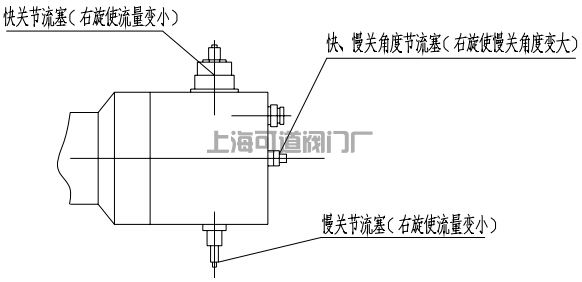

图（1）
