蝶阀的几种不同设计制造结构及作用
同心蝶阀（中心）、双偏心蝶阀、三偏心蝶阀不同环境应用
关键的第一个分类是在同心或偏心蝶阀之间 ：
同心蝶阀：阀杆位于阀盘中间的中心位置，阀盘位于孔中心
偏心蝶阀（双偏置和三偏心）：有一个或多个短轴（阀杆），它们位于离阀中心偏移的位置。偏心蝶阀也被定义为双重或三重偏移。
同心蝶阀（左），双偏心蝶阀（中心），三偏心蝶阀（右）
同心蝶阀（中心）
同心蝶阀用于水和废水处理厂，消防系统和天然气供应。

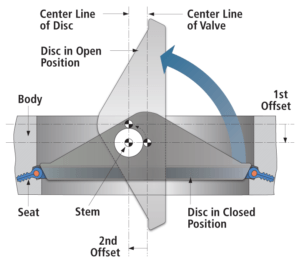

双偏心蝶阀
双偏心蝶阀在地下供水应用中具有广泛的应用，并且与闸阀（特别是较大孔径）竞争，因为它们更轻，更便宜并且最小化挖掘工作。

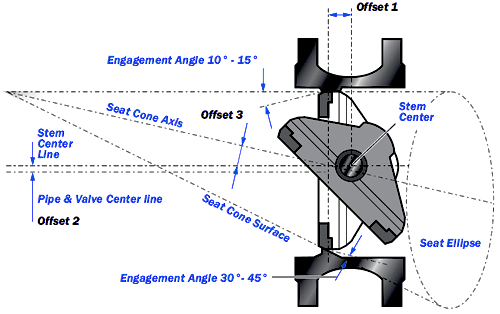

三偏心蝶阀
三偏置蝶阀采用高级材料制造，如不锈钢和双相/超级双相钢，在任务关键型应用中与球阀竞争，具有卓越的腐蚀性和高温/高压。三偏置蝶阀是最复杂的类型，并且在最近几年中获得了市场份额。
双重VS. 三偏心蝶阀
图像显示了双偏心蝶阀和三偏心蝶阀的设计差异（分别在图的左侧和右侧）。
