气动调节蝶阀,智能气动蝶阀用高精度气动执行器与高性能密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大
气动调节蝶阀调节控制流量/说明书
 产品名称：气动调节蝶阀  产品型号：ZSRW
  驱动方式：气动,电动,手动  连接形式：对夹式,法兰式
  结构形式：中线,双偏心,三偏心  密封结构：软密封,硬密封
  压力范围：1.0MPa-4.0MPa  公称通径：DN50-1000
  常用材质：铸铁,球墨铸铁,WCB,不锈钢等  铭牌：可道品牌

气动调节蝶阀调节控制流量/产品说明书

气动调节蝶阀,智能气动蝶阀用高精度气动执行器与高性能密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的最佳装置。因此气动调节蝶阀被广泛地应用到介质温度≤550的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动调节蝶阀,智能气动蝶阀产品特点
（1）简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
（2）智能气动蝶阀采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数。
（3）气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

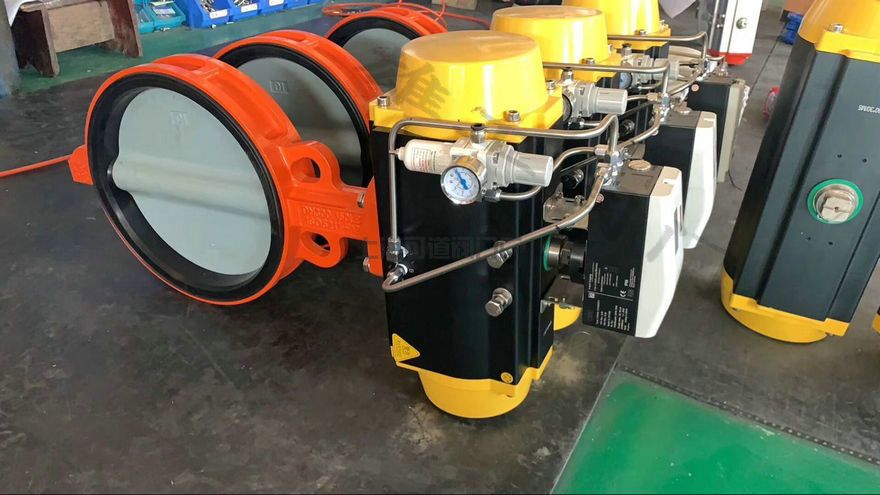

气动调节蝶阀调节控制流量/说明书(图1)

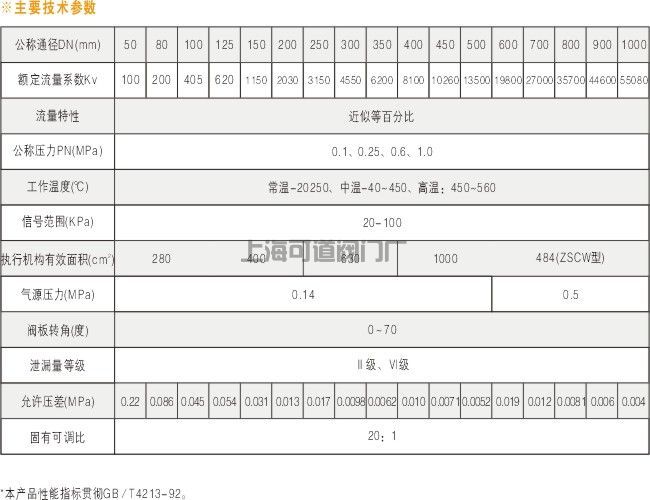

主要技术参数

公称通径DN（mm）50～1200
公称压力PN（MPa）0.61.01.62.54.0
试验压力强度试验0.91.52.43.756.0
密封试验0.661.11.762.754.4
气密封试验0.60.60.60.60.6
适用介质水、蒸气、油品、酸类腐蚀性等。
适用温度碳钢 :-29～600 不锈钢-40～600

气动调节蝶阀 主要零件材质

零件名称材料
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈不锈钢、聚内脂、抗磨材料
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料柔性石墨

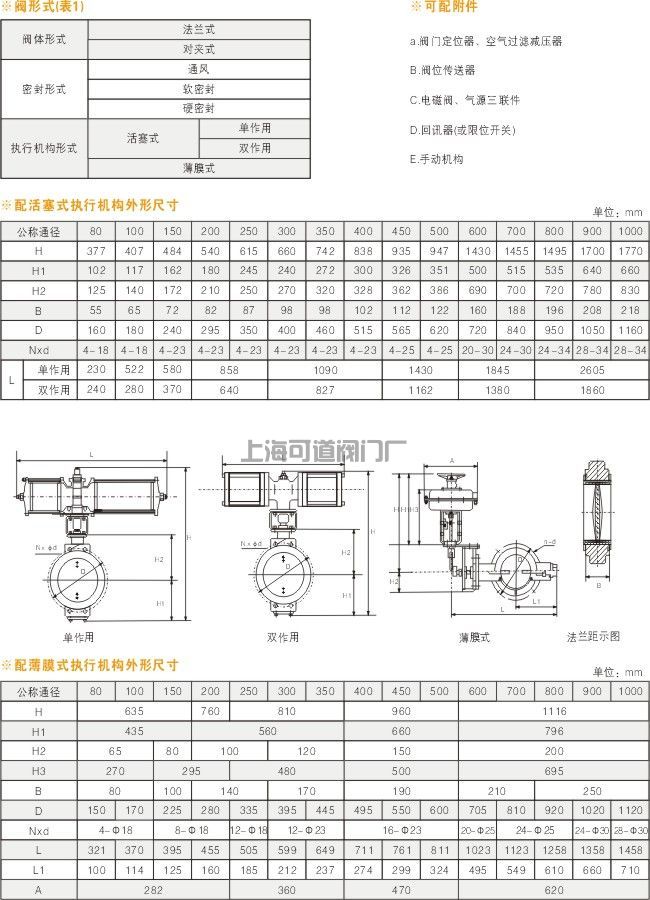

气动调节蝶阀,智能气动蝶阀相关产品尺寸图:

 气动调节蝶阀调节控制流量/说明书

气动调节蝶阀调节控制流量/说明书(图3)



气动调节蝶阀调节控制流量/说明书(图4)
