静音止回阀DRVZ(H42X)
静音止回阀DRVZ(H42X)静音式止回阀阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。
静音止回阀规格型号DRVZ(H42X)尺寸图
| 产品名称： | 静音止回阀 |
|
DRVZ(H42X) |
|
|
自动 |
|
法兰,对夹式 |
|
|
静音式 |
|
自密封 |
|
|
1.6MPa-2.5MPa |
|
DN50～350 |
|
|
铸铁,球墨铸铁,WCB,不锈钢等 |
|
可道品牌 |

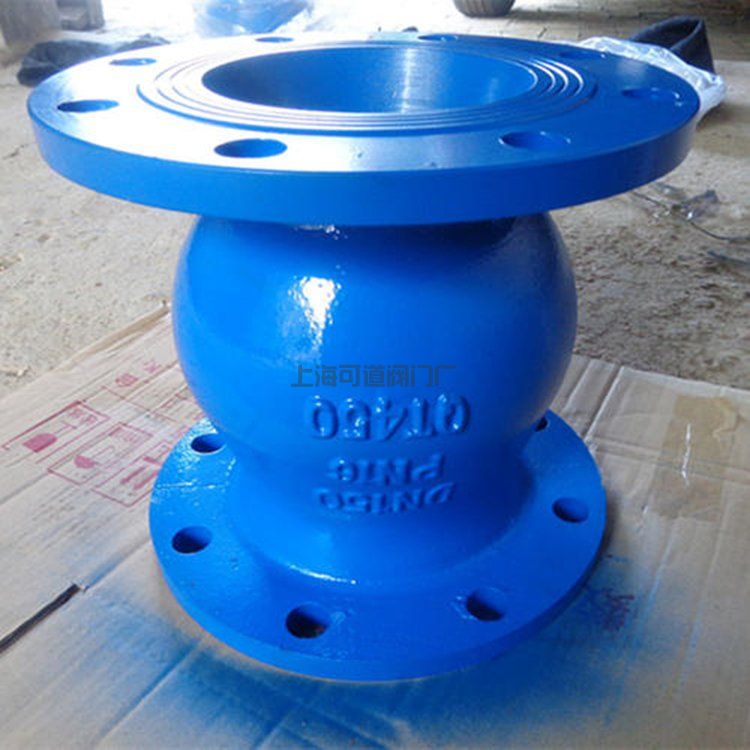

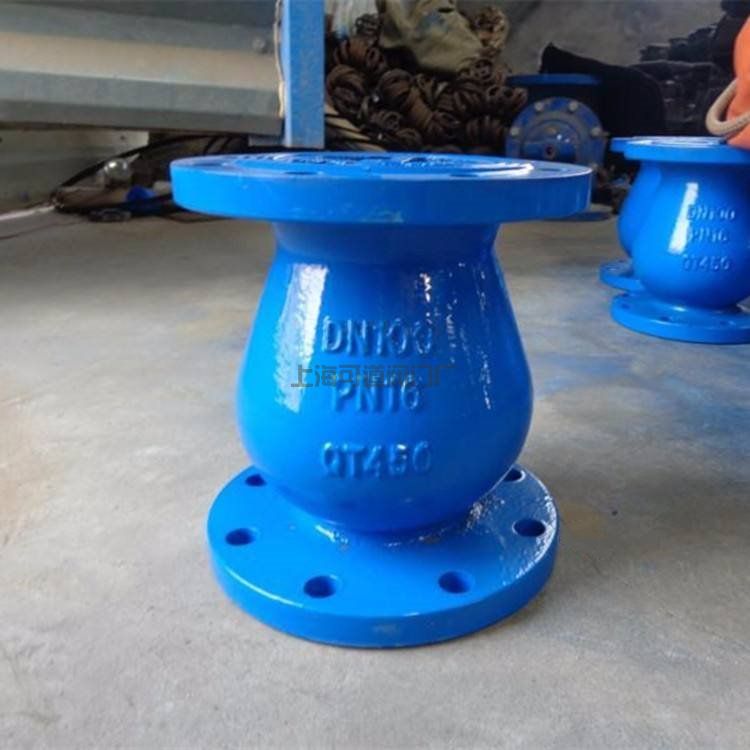

静音止回阀DRVZ(H42X)实物图
静音止回阀DRVZ(H42X)静音式止回阀技术参数
| 公称压力 | 1.0 | 1.6 | 2.5 |
| 最高一作压力 | 1.0 | 1.6 | 2.5 |
| 密封试验压力 | 1.1 | 1.76 | 2.75 |
| 壳体试验压力 | 1.5 | 2.4 | 3.75 |
| 适用介质 | 水 | ||
| 介质温度 | X＜80， T≤150， H≤200 | ||
静音止回阀DRVZ(H42X)主要构件材料表
| 零件名称 | 材料 |
| 阀体、导流体 | 铸铁、铸钢 |
| 阀座、轴瓦、阀瓣、轴 | 青铜或不锈钢 |
| 弹簧 |
不锈钢 |

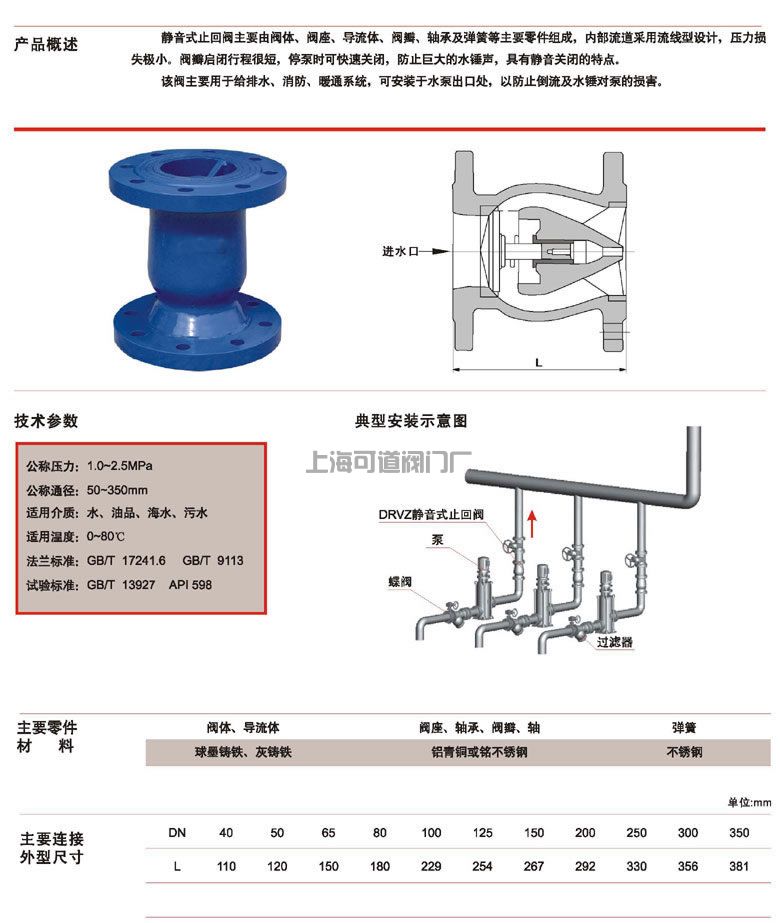

静音止回阀DRVZ(H42X)结构图与尺寸表
