保温截止阀,保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝团的离粘度介质。
保温夹套截止阀BJ41W/H ,BJ45W保温夹套截止阀BJ41W/H ,BJ45W
保温截止阀,保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝团的离粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阁门的侧面、底部设置有夹套的连接口。由于增加了夹套.此种阀门的连接法兰尺寸要比同一规格普通的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

保温夹套截止阀规格尺寸型号说明书
产品名称： 保温截止阀   产品型号： BJ41W/H ,BJ45W
  驱动方式： 手动   连接形式： 法兰
  结构形式： 夹套   密封结构： 硬密封
  压力范围： 1.6MPa-6.4MPa   公称通径： DN15-300
  常用材质： WCB,不锈钢等   铭牌： 可道品牌

保温截止阀,保温夹套截止阀执行标准

设计与制造：BS1873BS5160GB12233

法兰尺寸：ANSIB16.5JB/T79GB9113

压力温度：ANSIB16.34

结构长度：ANSIB16.10BS1873GB12221

对焊连接尺寸：ANSIB16.25

检验与实验：BS6755GB/T13927

 标准规范1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

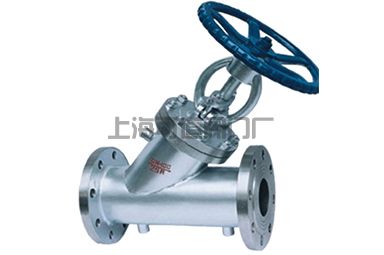

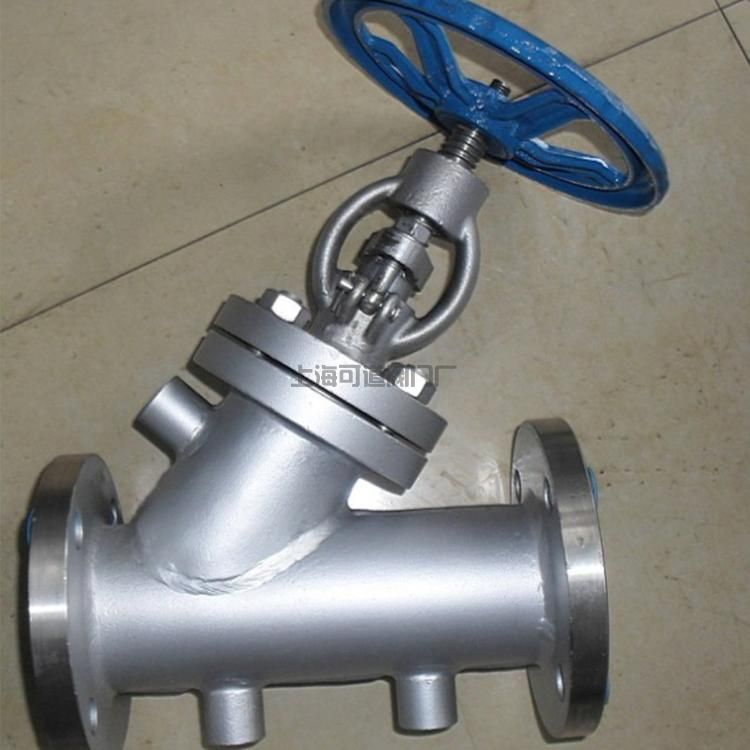

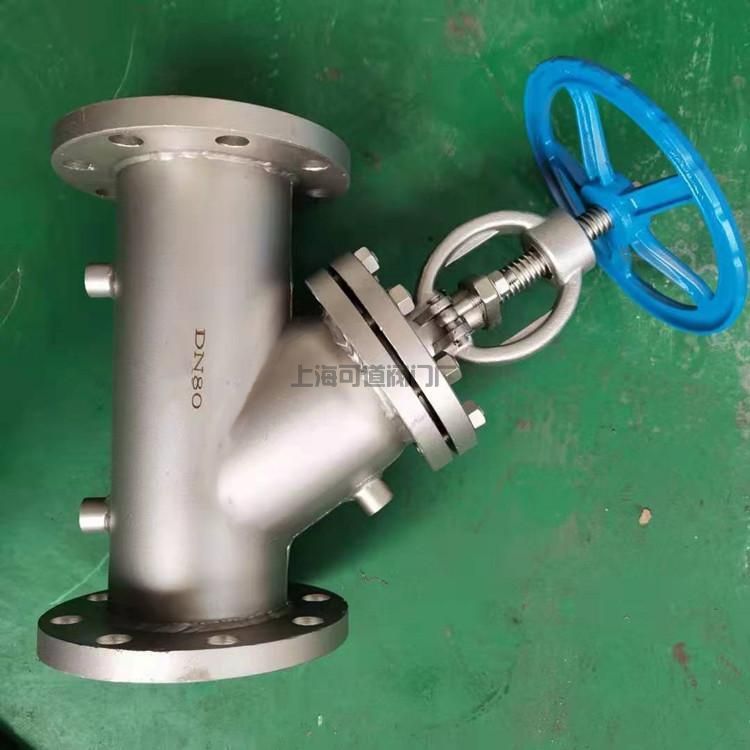

保温截止阀,保温夹套截止阀实物图

保温截止阀,保温夹套截止阀实物图保温截止阀,保温夹套截止阀实物图

保温截止阀,保温夹套截止阀性能参数

型号 公称压力
PN（MPa）		 试验压力PS（MPa） 适用温度
（）		 适用介质 保温套压力
（MPa）
壳体 密封
BJ41W-16P.R.C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.3
BJ41W-25P.R.C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.3
BJ41W-40P.R.C 4.0 6.0 4.4 ≤350 硝酸类 ≤1.3
BJ41W-64P.R.C 6.4 9.0 6.6 ≤350 硝酸类 ≤1.3

保温夹套直流式截止阀性能参数

型号 公称压力 试验压力 适用温度 适用介质 保温套压力
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤350 硝酸类 ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 硝酸类
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
