外螺纹截止阀,不锈钢外螺纹截止阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接. 针型阀的阀芯就是一个尖圆锥体。
外螺纹截止阀型号尺寸J21W/J23W-160P外螺纹截止阀J21W/J23W-160P
外螺纹截止阀,不锈钢外螺纹截止阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接. 针型阀的阀芯就是一个尖圆锥体。外螺纹截止阀具有结构小巧、外形美观、性能可靠、使用方便灵活、标准化、通用化程度高，工作温度C≤425。外螺纹针型阀广泛应用于石油、化工、天然气、电站、冶金、科研等领域。

外螺纹截止阀型号尺寸J21W/J23W-160P
  产品名称： 外螺纹截止阀   产品型号： J21W/J23W
  驱动方式： 手动   连接形式： 螺纹
  结构形式： 截止   密封结构： 硬密封
  压力范围： 1.6MPa-32.0MPa   公称通径： DN6-25
  常用材质： 铸钢,不锈钢等   铭牌： 可道品牌

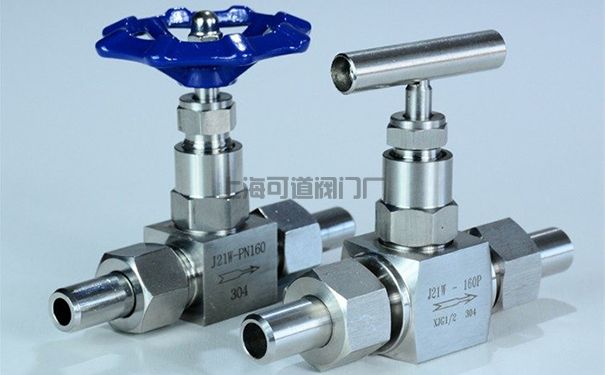

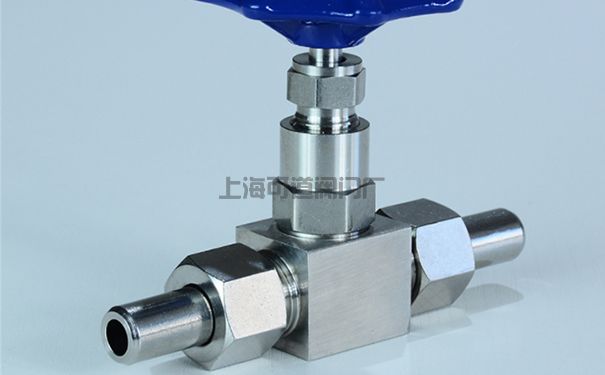

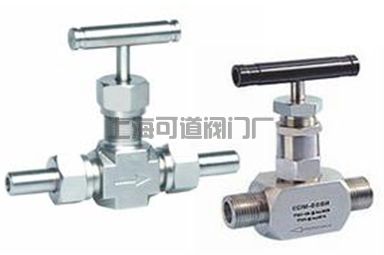

外螺纹截止阀J21W/J23W-160P实物图

外螺纹截止阀J21W/J23W-160P实物图外螺纹截止阀J21W/J23W-160P实物图

外螺纹截止阀J21W/J23W-160P主要构件材料表

零件名称 阀杆、阀盖 阀杆、阀瓣 填料
J21W、J21H-16P 铬镍不锈钢 铬镍不锈钢 聚四氟乙稀、柔性石墨
J21W、J21H-160 优质碳钢 铬不锈钢

外螺纹截止阀J21W/J23W-160P主要性能规范

型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度() 适用介质
壳体(MPa) 密封 密封(气)
J21W、J21H-16 1.6 2.4 1.76 0.6 1.6 P≤540 液化石油气水、酸、蒸汽、油品等
J21W、J21H-40P 4.0 6.0 4.4 0.6 4.0
J21W、J21H-160 16.0 24.0 17.6 0.6 16.0 C≤425
J21W、J21H-320P 32.0 48.0 35.2 0.6 32.0

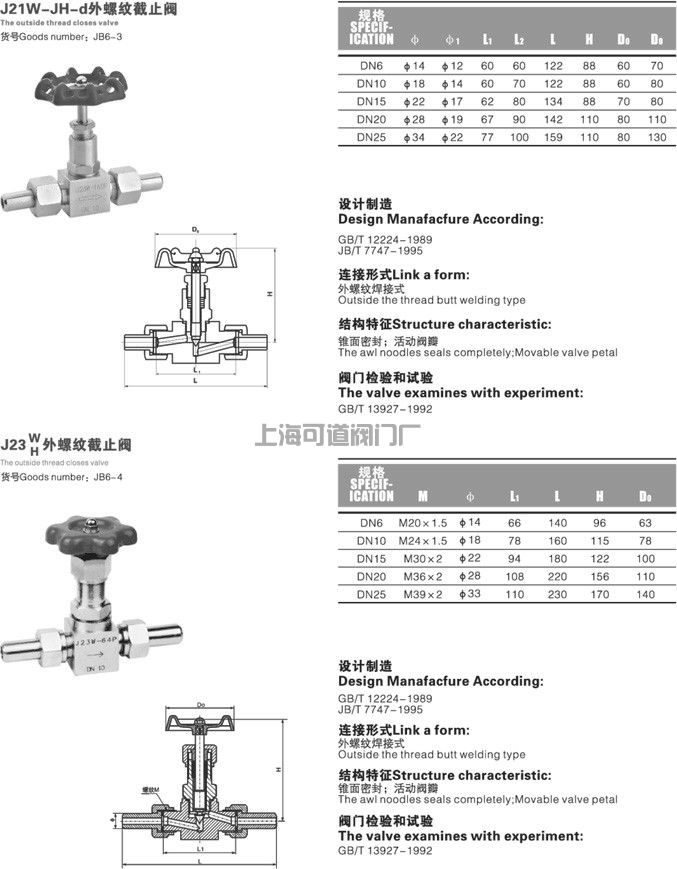

外螺纹截止阀,不锈钢外螺纹截止阀结构图与尺寸表

外螺纹截止阀,不锈钢外螺纹截止阀结构图与尺寸表

声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的外螺纹截止阀J21W/J23W-160P性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
