GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流
电动真空蝶阀规格型号GID/引进德国先进技术
 产品名称： 电动真空蝶阀   产品型号： GID
  驱动方式： 电动,气动,手动   连接形式： 对夹法兰
  结构形式： 中线   密封结构： 软密封
  压力范围： 1.0MPa-1.6Mpa   公称通径： DN32-1200
  常用材质： WCB,不锈钢等   铭牌： 上海可道

产品说明
相关产品
订货流程

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

电动高真空蝶阀执行机构
开关型控制可以采用强电和弱电两种控制方式，从而可以是蝶阀实现开和关的功能。标准开关型无源触点信号输出线路图：

 电动高真空蝶阀（调节型）外型上和开关型没有区别，只是在电动执行机构的左侧加上了一个模块盒，调节型的控制是通过弱电控制（4-20mA或0-5VDC），从而可以轻松的控制阀门的旋转角度，从而可以控制管道介质的流量。

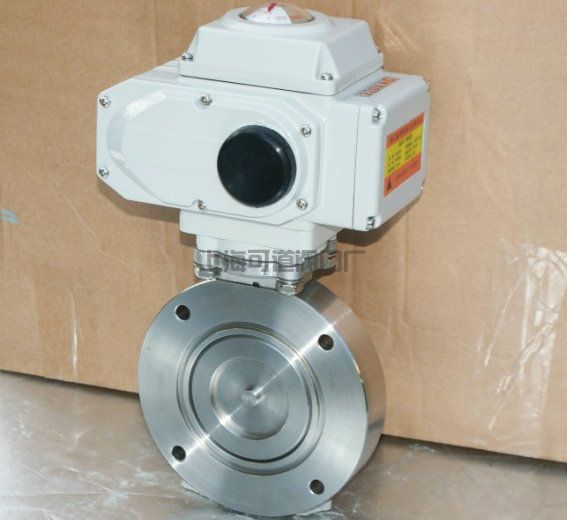

电动真空蝶阀规格型号GID(图1)

执行器技术参数

执行器类别  执行器参数
电源电压 标准：220V   AC单相  可选：110V AC 单相、380/440V    AC 三相、24V/110V/220V DC
输出力矩 50N·M～2000N·M 50N·M～4000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20～+70
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 Exd BT6,Exd CT5
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 2个 G1/2〞M18*1.5 2个 PF 3/4”
壳体材料 铝合金 铝合金
外涂层 干粉，环氧聚酯，具有超强防腐功能

 电动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。

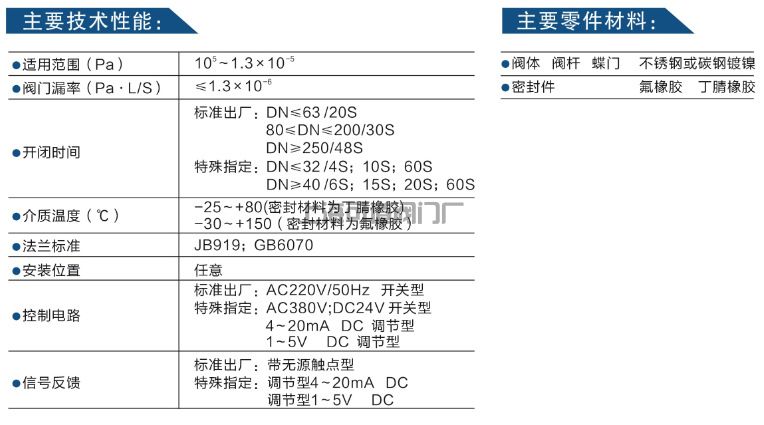

电动高真空蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80(NBR)；-30~+150(氟橡胶)
安装方向： 任意

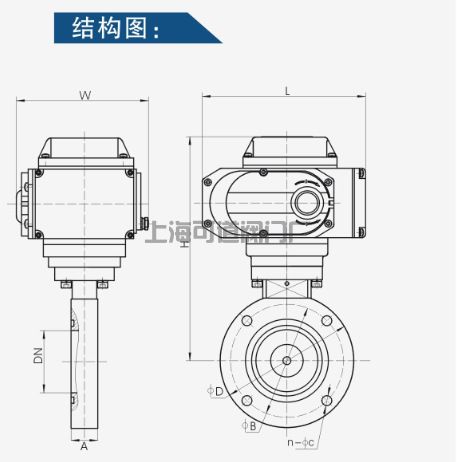

电动高真空蝶阀尺寸,结构图:

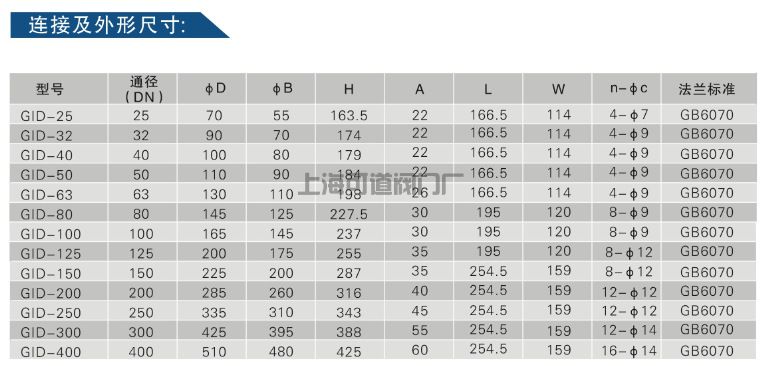

电动真空蝶阀规格型号GID(图2)



电动真空蝶阀规格型号GID(图3)

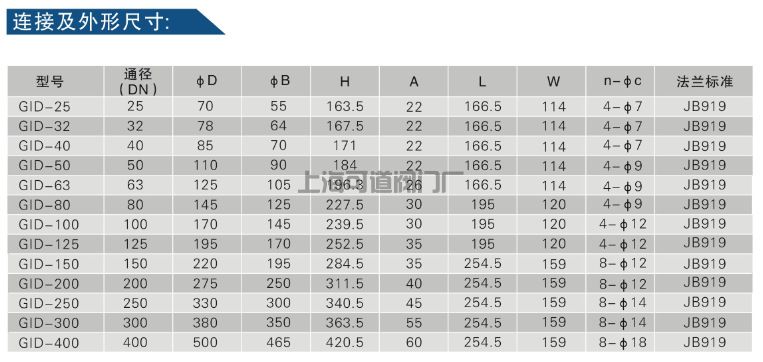

电动真空蝶阀规格型号GID(图4)



电动真空蝶阀规格型号GID(图5)
