船用对夹式双瓣止回阀

      上海可道阀门厂是生产船用对夹式双瓣止回阀厂家，可提供规格，图片，型号，尺寸，图纸。欢迎来电咨询：18301817584。

      我厂生产的船用阀门可按中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产，企业积极实施ISO9001：2000质量认证体系，并严格按照各技术标准和图纸设计、生产、检验。以优异的品质，完善的服务和及时的交货赢得了众多造船、修船企业的一致信赖和好评。并可根据用户需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船级社的产品检验证书。可道阀门拥有专业的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质船用阀门。

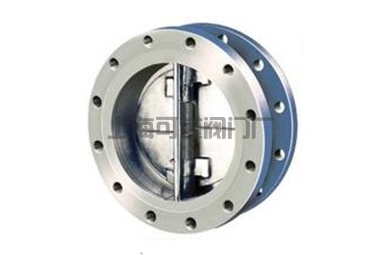

船用对夹式双瓣止回阀
船用H76X型对夹式止回阀
一、结构特点
本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上、由于其结构长度一般止回阀短，对有安装空间限制的场所最为适用。
二、主要零件材料

零件名称 阀体 阀瓣 阀杆 弹簧 阀座
材料 铸铁、铸钢 碳钢 不锈钢 不锈钢 丁腈橡胶


三、主要技术参数


型号 公称压力PN（MPa） 强度试验 压力（MPa） 密封试验 压力（MPa） 适用
温度		 适用
介质
H76X-10 1.0 1.5 1.1 ≤80℃ 清水、污水、海水
H76X-16 1.6 2.4 1.76




四、主要外形尺寸



公称通径DN(mm) L(mm) H(mm) D（mm）
1.0MPa 1.6MPa
50 43 60 105 105
65 46 73 124 124
80 64 89 142 142
100 64 110 162 162
125 70 141 192 192
150 76 168 218 218
200 89 219 272 273
250 114 273 328 328
300 114 324 378 384




公称通径DN(mm) L(mm) H(mm) D（mm）
1.0MPa 1.6MPa
350 127 356 438 444
400 140 418 489 495
450 152 457 540 555
500 152 526 594 616
600 178 626 695 734
700 229 672 810 804
800 241 778 916 910
900 241 878 1016 1010
1000 300 914 1124 1128
