船用衬氟法兰球阀

船用衬氟法兰球阀概述：
Q41F46衬里球阀采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。

船用衬氟法兰球阀主要零件材料 Main parts material：  零件名称 Part name 材质 Material 左阀体Left Body Cast steel lined with FEP 右阀体Right Body Cast steel lined with FEP 带杆球体Ball Cast steel lined with FEP 填料箱Stuffing box Cast steel lined with FEP 密封圈Seal ring PTFE 填料压盖Gland flange Cast steel 填料Packing PTFE 手柄Lever Cast steel

主要性能规范：  公称压力 Nominal pressure 试验压力 Test pressure 工作压力 working pressure 工作温度 working temperature 密封 强度 10Kgf/Cm2 10Kgf/Cm2 15Kgf/Cm2 10Kgf/Cm2 -80~110

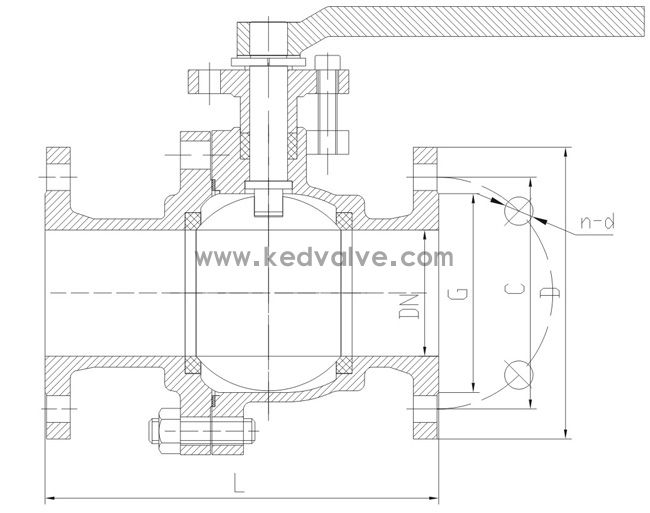

主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：  公称通径 尺       寸 L D D1 D2 b f Z-Ø Lo H 25 160 115 85 65 18 3 4-Ø14 180 104 32 165 135 100 78 18 3 4-Ø18 200 115 40 180 145 110 85 20 3 4-Ø18 200 125 50 200 160 125 100 20 3 4-Ø18 250 132 65 220 180 145 120 22 3 4-Ø18 250 148 80 250 195 160 135 22 3 8-Ø18 300 165 100 280 215 180 155 24 3 8-Ø18 350 180 125 320 245 210 185 26 3 8-Ø18 600 230 150 360 280 240 210 28 3 8-Ø23 800 283 200 400 335 295 265 30 4 8-Ø23 1200 325

订货须知：（国家标准）

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
