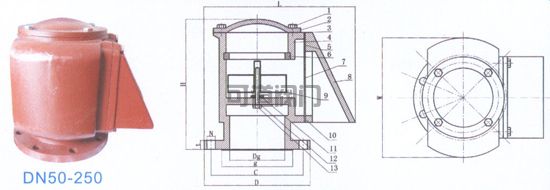

船用FKM型油水舱空气管头



FKM型空气帽主要结构尺寸表(mm) |
规格 | Dg | D | C | N | T | H | L | W | 不锈钢浮子Φ | 重量 | DN50 | 50 | 130 | 105 | 15×4 | 16 | 180 | 205 | 170 | 60 | 11kg | DN65 | 65 | 155 | 130 | 15×4 | 16 | 185 | 210 | 170 | 75 | 13kg | DN80 | 80 | 180 | 145 | 19×4 | 16 | 215 | 240 | 190 | 83 | 15kg | DN100 | 100 | 200 | 165 | 19×8 | 18 | 265 | 280 | 230 | 102 | 23kg | DN125 | 125 | 230 | 200 | 19×8 | 18 | 290 | 310 | 280 | 135 | 32kg | DN150 | 150 | 265 | 230 | 19×8 | 20 | 345 | 380 | 350 | 165 | 48kg | DN200 | 200 | 320 | 280 | 23×8 | 20 | 450 | 470 | 430 | 217 | 78kg | DN250 | 250 | 385 | 345 | 23×12 | 22 | 530 | 620 | 530 | 273 | 138kg | DN300 | 300 | 430 | 390 | 23×12 | 26 | 560 | 780 | 545 | 315 | 155kg | DN350 | 350 | 480 | 435 | 25×12 | 28 | 610 | 835 | 650 | 380 | 215kg | DN400 | 400 | 540 | 495 | 25×16 | 28 | 630 | 855 | 680 | 420 | 240kg |
序号 | 名称 | 材质 | 1 | 六角螺栓 | SUS304 | 2 | 顶盖 | QT400 | 3 | 石棉垫圈 | 石棉 | 4 | 本体 | QT400 | 5 | 六角螺栓 | SUS304 | 6 | 密封胶圈 | 橡胶 | 7 | 不锈钢滤网 | SUS304 | 8 | 边盖 | QT400 | 9 | 不锈钢浮子 | SUS304 | 10 | 六角螺栓 | SUS304 | 11 | 垫圈 | 橡胶 | 12 | 导杆 | SUS304 | 13 | 六角螺帽 | SUS304 |
|
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
